- 规格
- 应用
- 认证

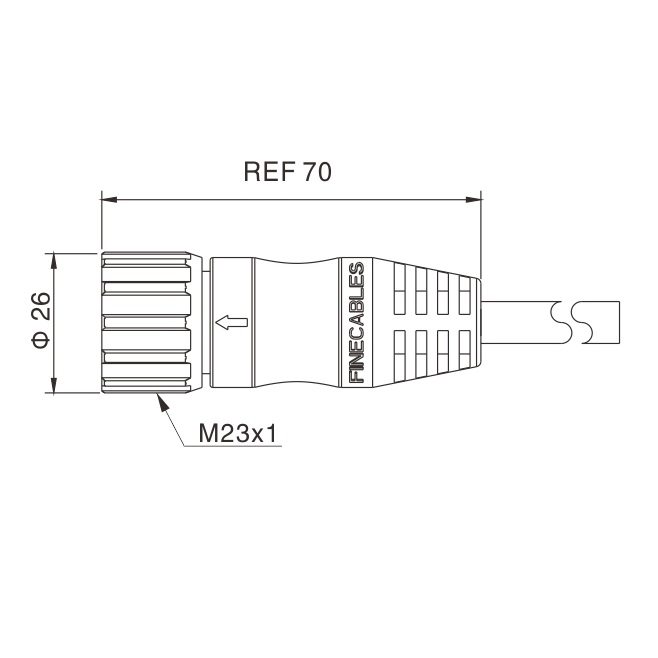

连接头系列: M23 信号类
类别: 母+母
连接头类型: 直头
产品料号:
M23-MSNSST***-XXX(焊接型 非屏蔽)
M23-MSNSSST***-XXX(焊接型 屏蔽)
M23-MSNCSST***-XXX(压接型 非屏蔽)
M23-MSNSCSST***-XXX(压接型 屏蔽)
技术参数
| 外模材料： | TPU |
| 胶芯材料： | PA |
| 端子材料： | 黄铜镀金 |
| 螺丝/螺母材料： | 黄铜镀镍 |
| 密封材料/密封圈： | 氟橡胶(FKM)/丁腈橡胶(NBR) |
| 插拔次数： | ＞800次 |
| 绝缘阻抗： | ≥100mΩ |
| 接触阻抗： | ≤5mΩ |
| 适用温度： | -40℃~+80℃（静态温度） -20℃~+80℃（动态温度） |
| 防护等级： | IP68 |
| 线径范围： | 2.0~13mm |
电气参数:
| Pin位组合 | 6,7 | 9(8+1)/(6+3) | 12 | 16 | 17 | 19(16+3) | ||
| 芯数 | 6,7 | 8/6 | 1/3 | 12 | 16 | 17 | 16 | 3 |
| 端子直径（mm） | 2.0（14AWG） | 1.0(18AWG) | 2.0(14AWG) | 1.0(18AWG) | 1.0(18AWG) | 1.0(18AWG) | 1.0(18AWG) | 1.5(16AWG) |
| 额定电流（V） | 20 | 8 | 20 | 8 | 8 | 8 | 8 | 10 |
| 额定电压（V） | 300 | 300 | 300 | 300 | 160 | 160 | 160 | 160 |
| 额定脉冲电压 | 2500 | 2500 | 2500 | 2500 | 1500 | 1500 | 1500 | 1500 |
| 过电保护等级 | Ⅱ | |||||||
| 污染等级 | Ⅲ | |||||||
